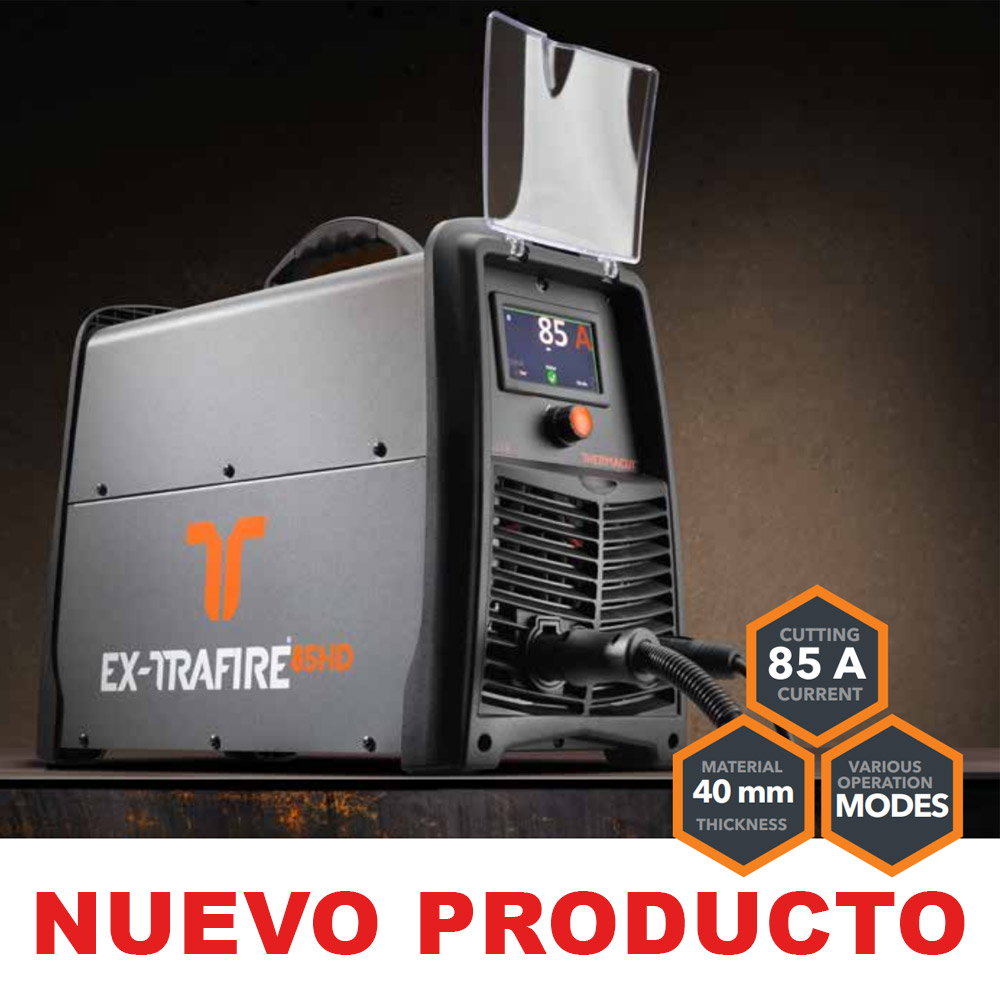

Este sistema de corte por plasma ofrece corte, ranurado, corte en rejilla y marcado, además de una operación sencilla mediante pantalla LCD a color de 4″, panel de control claro e iconos intuitivos.
Características principales
- Sistema de corte por plasma industrial de alto desempeño.
- Capacidad máxima de corte de hasta 40 mm en acero de baja aleación.
- Ciclo de trabajo del 100% a 85 A.
- Compatible con aplicaciones manuales y mecanizadas.
- Función de ranurado con remoción de material de hasta 6.6 kg/h.
- Incluye función de marcado.
- Pantalla LCD a color de 4″ para operación sencilla.
- Antorcha FHT-EX®105TT.
- Diseñada para integrarse con una variedad de máquinas CNC.
- Apta para uso con generador, según especificación del fabricante.
Aplicaciones recomendadas
- Fabricación general.
- Industria automotriz y transporte.
- Escuelas y centros de capacitación.
- Talleres industriales.
- Mantenimiento y reparación.
- Corte de placas metálicas en trabajo continuo.
Funciones del equipo
| Función | Descripción |
|---|---|
| Corte plasma | Corte de acero de baja aleación hasta 40 mm de separación máxima. |
| Corte recomendado | Hasta 20 mm, según ficha técnica del fabricante. |
| Perforación | Hasta 20 mm en acero de baja aleación. |
| Ranurado | Remoción de material de hasta 6.6 kg/h. |
| Marcado | Permite marcado fino, profundo o ancho, según configuración del sistema. |
| Corte en rejilla | Función disponible para aplicaciones de corte sobre material tipo rejilla. |
Especificaciones técnicas
| Modelo | EX-TRAFIRE® 85HD |
|---|---|
| Proceso | Corte por plasma |
| Capacidad máxima de corte | 40 mm |
| Corte recomendado | 20 mm |
| Perforación | 20 mm |
| Remoción en ranurado | 6.6 kg/h |
| Ciclo de trabajo | 100% a 85 A |
| Voltaje nominal de salida | 160 VCD |
| Extra Boost | 200 V |
| Alimentación eléctrica | 3 x 400 V ±15%, 50/60 Hz |
| Flujo de aire comprimido | 101 lpm @ 5.2 bar |
| Presión máxima | 10 bar / 145 psi |
| Dimensiones | 560 x 400 x 260 mm |
| Peso | 24.4 kg |
| Antorcha | FHT-EX®105TT |
| Aplicación | Manual y mecanizada |
| Compatibilidad CNC | Diseñada para integrarse con una variedad de máquinas CNC |
Ventajas del equipo
- Alta velocidad de corte.
- Buena calidad de corte incluso en cortes largos.
- Equipo compacto para aplicaciones industriales exigentes.
- Operación sencilla mediante pantalla LCD e iconos claros.
- Función de marcado integrada.
- Sistema TCS para cambio rápido de antorcha.
- Conectividad industrial con interfaces CAN, RS 485 y RS 422 opcionales.
Nota: Las capacidades de corte indicadas están relacionadas con acero de baja aleación. Verificar la alimentación eléctrica disponible antes de la instalación, ya que la ficha del fabricante indica entrada trifásica de 3 x 400 V ±15%.
